背景：

盡管取得了顯著的進步，但基于高性能熱電(TE)材料的熱電偶(TC)缺乏機械魯棒性和靈活性。因此，傳統的低塞貝克系數金屬（鎳、銅、鐵）線結型TC用于溫度傳感器應用。然而，金屬基TC傳感器不僅靈敏度低，而且用傳統方法制造像素化傳感器非常困難。在本研究中，采用基于(SbBi)₂(TeSe)₃的高性能印刷柔性TE材料來制造兩種類型的25像素形狀一致的基于TC的溫度傳感器陣列（TSA I 和 TSA II）。Bi_0.5Sb_1.5Te₃基p型(p-BST)印刷TE薄膜和銅用于制造TSA I，p型薄膜與Bi₂Te_2.7Se_0.3基n型(n-BT)一起制造薄膜用于制造TSA II。TSA I的平均靈敏(Sexp)值約124μV°C_?1，TSA II的平均靈敏度(Sexp)值約為319μV°C_?1，并且具有高線性度。

文獻介紹：

迄今為止，熱電研究主要針對能量收集、廢熱回收和冷卻應用。由于具有以下優點，TE技術也廣泛應用于溫度傳感器應用：無電阻相關誤差、快速響應、點溫度傳感和寬溫度范圍操作。長期以來，受TE效應控制的金屬基TC一直被用作溫度傳感器。然而，由于制造工藝的限制，人們在增強其靈敏度或修改其功能方面所做的努力較少。當TC的另一個結被加熱時，一端會產生電壓。產生的電壓(Vout)與結溫成正比。TC傳感器的靈敏度(S)取決于每單位溫差(ΔT)產生的電壓，即兩種結材料之間的塞貝克系數(α)差異(α1?α2)；

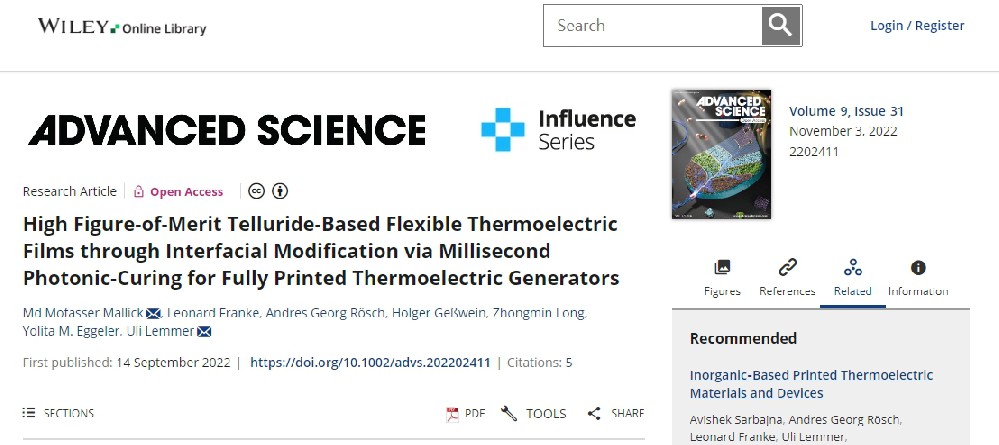

然而，傳統TC的S較低，因為經典金屬的α較低。盡管開發了具有高α的塊狀TE材料，但由于制造堅固的長連接線存在困難，它們無法用于TC傳感器應用。最近，由于印刷熱電材料具有前景廣闊、具有成本效益的形狀通用TE器件制造工藝，人們越來越關注印刷熱電材料。因此，印刷熱電學的進步開辟了制造基于印刷TC的低成本溫度傳感器的新方法。因此，最近一些高導金屬和金屬間合金被印刷來制造TC并用作溫度傳感器。然而，由于印刷材料的低α（<50μV°C?1），靈敏度不夠。高性能印刷TE材料（例如Sb/Bi-Te基合金）由于其較高的溫度而提供了增強溫度傳感器靈敏度的途徑。制造基于Sb/Bi-Te的長圓柱形導線接頭（熱電偶）的困難可以通過針對此類材料實施印刷技術來克服。此外，可以使用印刷工藝制造具有多個探測點的溫度陣列傳感器。然而，在具有合適電導率的長Sb/Bi-Te基印刷薄膜中實現良好的柔韌性和堅固性是一項重大挑戰。在我們最近的工作中，我們通過超快速光子固化工藝成功開發了一對基于碲化物的高性能柔性n型和p型印刷TE薄膜。這一進步使我們能夠制造低成本高性能印刷TE薄膜，這些薄膜可用于基于印刷TC的溫度傳感器。

在這項工作中，我們展示了一對用于傳感器應用的高性能Sb/Bi-Te基n型和p型長柔性印刷TE薄膜的制造。首先，我們合成了包含p-Bi0.5Sb1.5Te3(p-BST)/n-Bi2Te2.7Se0.3(n-BT)TE顆粒和Cu-Se基無機粘合劑的可印刷油墨。然后，使用兩種不同的布局對準備好的油墨進行絲網印刷，一種用于n型腿，另一種用于p型腿。因此，我們制造了包含25個像素的5×5溫度傳感器陣列(TSA)。然后將溫度傳感器陣列干燥，然后使用毫秒光子固化工藝進行燒結以形成TC結。研究發現，與現有基于熱電偶的傳感器相比，溫度傳感器陣列的性能優越，靈敏度高出兩倍以上。此外，還克服了與傳統基于熱電偶的傳感器相關的缺點，例如低靈敏度、低穩定性和低工作溫度范圍。通過將傳感器陣列集成在鋰離子電池的表面來展示其功能。

引用：
